Сполучені посудини: чому вода завжди шукає один рівень

Сполучені посудини — це не лише шкільна тема з фізики, а реальний механізм, який щодня працює у вашому чайнику, водогоні, сифоні під раковиною і навіть у кров’яній системі. Рідина в таких посудинах сама встановлюється на одному рівні, незалежно від того, наскільки різними виглядають їхні форми чи об’єми. Цей простий факт лежить в основі шлюзів, водонапірних башт і багатьох інженерних рішень.

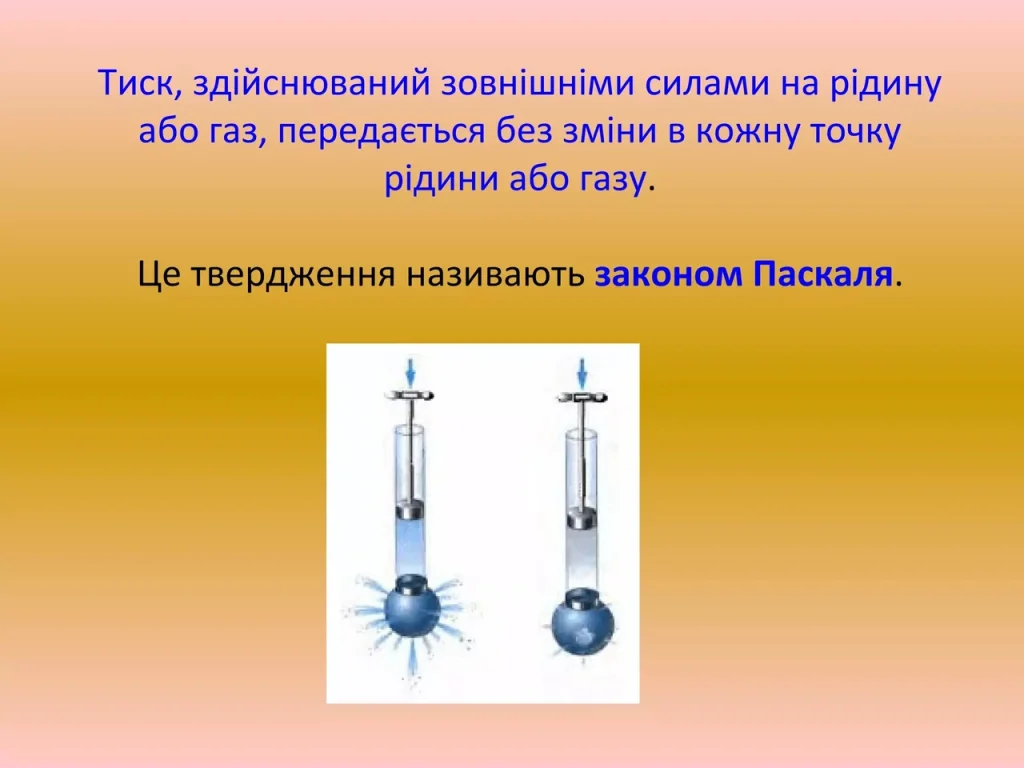

Закон сполучених посудин випливає безпосередньо з гідростатичного тиску і закону Паскаля. Коли умови рівноваги виконуються, тиск у будь-якій горизонтальній площині всередині рідини стає однаковим, і рівні вирівнюються. Якщо ж рідини різні за густиною, висоти стовпів стають обернено пропорційними їхнім густинам.

У цій статті розберемо, як саме працює механізм, які досліди можна повторити вдома, де принцип застосовується на практиці і які помилки найчастіше роблять, коли намагаються його пояснити.

Як розпізнати сполучені посудини навколо себе

Сполученими називають будь-які дві або більше посудин, з’єднаних між собою так, щоб рідина могла вільно перетікати з однієї в іншу. З’єднання обов’язково має бути нижче рівня рідини. Найпростіший приклад — чайник із носиком. Корпус і носик сполучені отвором біля дна, тому вода стоїть на однаковій висоті в обох частинах. Коли ви нахиляєте чайник, рівень у носику опускається нижче загального рівня, і рідина виливається.

Те саме відбувається в поливальниці, кавнику, лійці. Водяний затвор у сифоні під умивальником — теж сполучені посудини: вода в коліні труби завжди тримає один рівень і не дає запахам із каналізації підніматися вгору. Водомірне скло на паровому котлі або баку показує рівень рідини саме тому, що трубка і бак сполучені внизу.

У природі схожий принцип працює в артезіанських свердловинах. Якщо водоносний горизонт розташований між непроникними шарами і свердловина пробурена в нижчій точці, вода піднімається сама під тиском стовпа, що діє з боку вододілу. Кровоносна система хребетних тварин також частково підпорядковується цій логіці: тиск і рівні рідини в різних судинах вирівнюються через систему сполучень.

Фізичний механізм: від тиску до рівноваги

Основа всього — гідростатичний тиск. Він дорівнює добутку густини рідини, прискорення вільного падіння і висоти стовпа: p = rho g h. У стані спокою рідина не рухається, отже тиски з обох боків будь-якого горизонтального перерізу в сполучній трубці однакові.

Однорідна рідина

Якщо в обидва коліна налита одна й та сама рідина і поверхні відкриті в атмосферу, атмосферний тиск зверху однаковий. Тоді рівність тисків на рівні з’єднання зводиться до простого: rho g h₁ = rho g h₂. Густина і g скорочуються, залишається h₁ = h₂. Рівні встановлюються на одній горизонталі незалежно від діаметра трубок і форми посудин.

Саме тому в наборі скляних трубок різної ширини і згинів кольорова вода завжди стоїть на одній позначці. Це і є класичний закон сполучених посудин для однорідної рідини.

Рідини різної густини

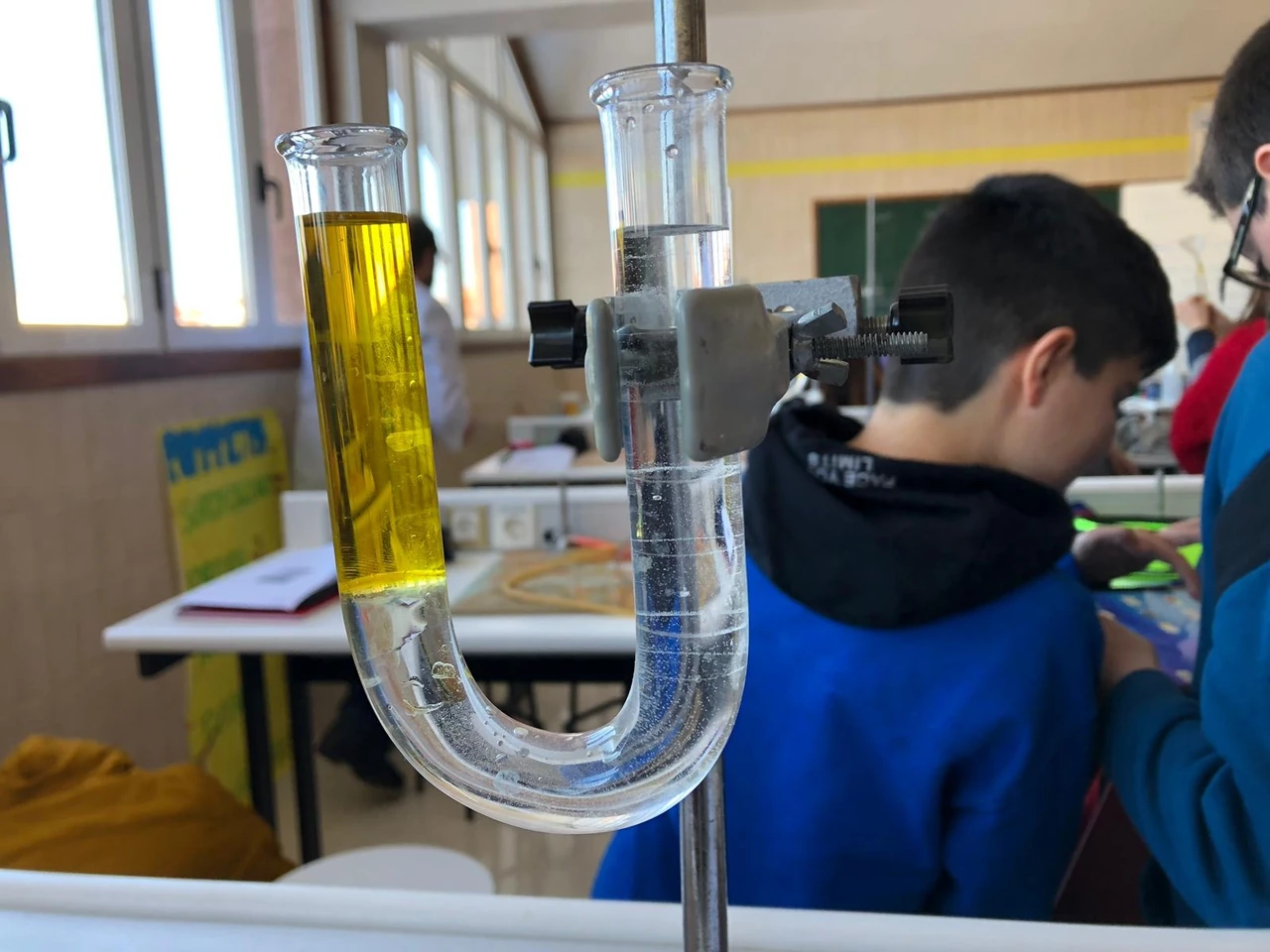

Коли в одне коліно наливають воду, а в інше — олію чи гас, рівні вже не збігаються. Легша рідина піднімається вище. З рівності тисків отримуємо: rho₁ g h₁ = rho₂ g h₂, або (h₁)/(h₂) = (rho₂)/(rho₁). Висоти обернено пропорційні густинам.

Практичний приклад: вода густиною 1000 кг/м³ і олія 900 кг/м³. Якщо стовп олії становить 10 см, стовп води над рівнем розділу буде близько 9 см. Цю властивість використовують для швидкого порівняння густин двох рідин, що не змішуються.

Гідростатичний парадокс і незалежність від форми

Багато хто дивується: чому в широкій посудині і в тонкій трубці рівні однакові, хоча об’єм рідини різний? Відповідь криється в тому, що тиск залежить лише від глибини, а не від кількості рідини над точкою. Це й називають гідростатичним парадоксом.

Уявіть посудину з вузькою шийкою і широким дном. Вага рідини велика, але тиск на дно такий самий, як у вузькій трубці тієї ж висоти. У сполучених посудинах рідина перетікає доти, поки тиски на рівні з’єднання не стануть рівними. Форма і площа поперечного перерізу на цей процес не впливають.

Саме тому водонапірна башта може мати невеликий об’єм, але забезпечувати тиск у всій мережі: важлива лише висота рівня води в баку відносно споживачів.

Прості досліди вдома за 10 хвилин

Щоб побачити закон на власні очі, достатньо двох прозорих пластикових пляшок і гнучкої трубки. Просвердліть отвори біля дна, з’єднайте трубкою і герметизуйте. Налийте воду в одну пляшку — вона частково перетече в другу, поки рівні не вирівняються. Піднімайте одну пляшку вище — рівень в обох знову стане однаковим відносно горизонталі.

Другий дослід: замість води використайте воду і олію. Налийте спочатку воду, потім обережно долийте олію в одне коліно. Висоти стовпів будуть різними. Виміряйте їх лінійкою і перевірте співвідношення густин.

Третій варіант — водяний рівень для розмітки. Візьміть довгу прозору трубку, наповніть водою, закріпіть кінці на двох стінах. Рівні в кінцях покажуть горизонталь навіть на нерівній місцевості. Саме так роблять будівельники, коли немає лазерного рівня.

Де цей принцип працює щодня: від чайника до шлюзів

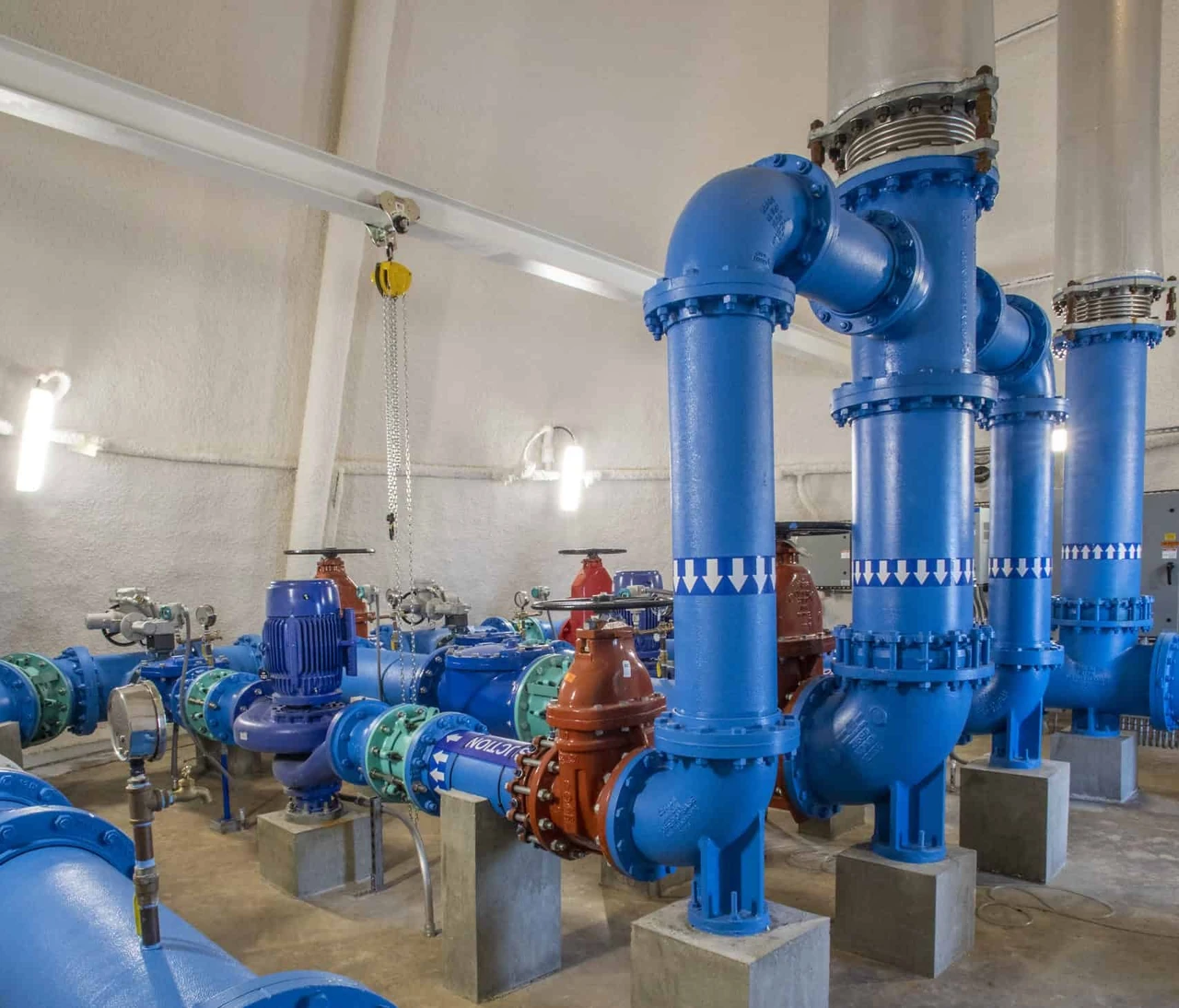

У побуті найпомітніші приклади — чайник, поливальниця і сифон під раковиною. У техніці масштаб значно більший. Водогін міста — це величезна система сполучених посудин. Водонапірна башта піднімає рівень води вище найвищих точок мережі, і вода під тиском доходить до всіх споживачів.

Шлюзи на річках і каналах працюють саме за цим принципом. Камера шлюзу сполучається з верхнім або нижнім б’єфом через труби з клапанами. Коли клапани відкривають, рівні вирівнюються, і судно піднімається чи опускається разом із водою.

Фонтани без насосів у старих парках часто будували на різниці рівнів. Вода з вищого резервуара під тиском виштовхувалася вгору. Артезіанські свердловини, водомірні трубки на котлах, гідравлічні преси — усі ці пристрої так чи інакше використовують рівність тисків у сполучених об’ємах.

Навіть сучасні системи опалення з розширювальними баками частково спираються на цю логіку: рівень теплоносія і тиск у системі пов’язані через сполучені контури.

Поширені помилки, які плутають навіть студентів

Перша і найчастіша: «у ширшій посудині рівень має бути нижчим, бо води більше». Ні. Рівень залежить лише від тиску, а тиск — від висоти стовпа. Об’єм тут ні до чого.

Друга помилка: вважати, що закон працює завжди. Якщо одна з посудин закрита і тиск над поверхнею рідини інший, рівні не збігатимуться. Саме тому в закритому рідинному манометрі різниця рівнів показує надлишковий тиск газу.

Третя: плутати з капілярними явищами. У дуже тонких трубках поверхневий натяг змінює висоту підняття, і рівні можуть відрізнятися. Закон сполучених посудин передбачає, що діаметри достатньо великі, щоб капілярними ефектами можна було знехтувати.

Четверта: думати, що рідина обов’язково має бути водою. Закон працює для будь-якої однорідної рідини — гасу, спирту, ртуті. Для ртуті висоти стовпів будуть меншими через велику густину, але принцип той самий.

Коли закон «не спрацьовує» і що з цим робити

Якщо в системі є повітряні пробки або трубка перекрита, рідина не може вільно перетікати — рівні не вирівнюються. У такому разі потрібно прокачати систему або видалити повітря.

Коли температури в різних частинах сильно відрізняються, густина рідини змінюється, і рівні трохи розходяться. Для точних вимірювань це враховують.

У закритих посудинах з різним тиском над поверхнею (наприклад, один кінець підключений до газової магістралі) різниця рівнів саме й показує цю різницю тисків. Це вже не «поломка» закону, а його корисне застосування в манометрах.

Якщо ви будуєте систему поливу чи самопливного водогону, головне правило просте: точка забору повинна бути вищою за точку споживання, а труби — без повітряних кишень. Тоді принцип сполучених посудин спрацює сам.

Розуміння цього закону дає змогу не лише розв’язувати шкільні задачі, а й бачити, як фізика керує цілими інженерними системами. Наступного разу, коли будете наливати чай з чайника чи дивитися на роботу шлюзу, згадайте: рідина просто шукає рівновагу тисків, і знаходить її на одній горизонталі.
